製作前の構想としては大体以下のような感じ。

・レンズは100均のルーペから抜いたものを使用。
・純正のボディキャップをベースにパンケーキレンズ風の外観に仕上げる
・焦点距離は40〜50mm程度
・6枚羽根の虹彩絞りを載せる
・回転繰り出しによるピント調節機構を内臓する

と、大体こんな内容です。
ちなみに予算は概算で1000円程度。（最終的にちょいオーバー）

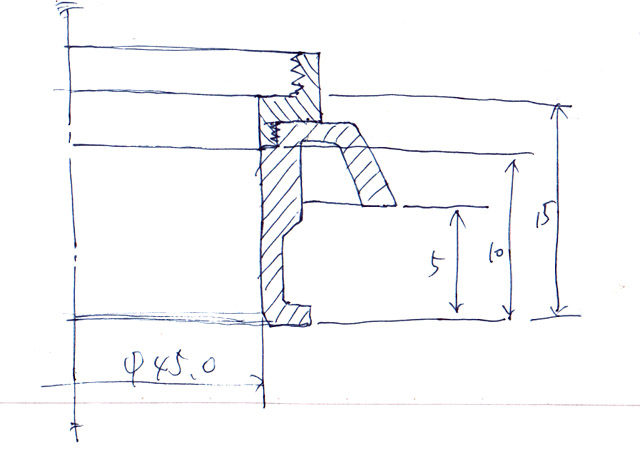

ということで、大体の構造ですが、
ボディキャップをくり抜いて作った空間に
絞りを挟んで2枚の凸レンズを配置、
その後側に繰り出し機構を置くという感じ。

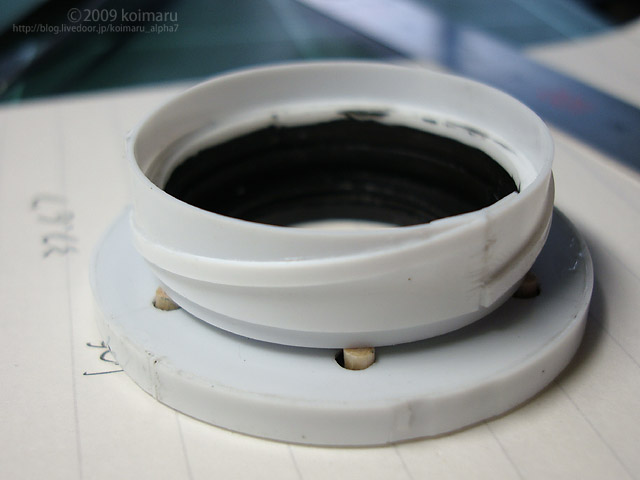

ちなみにボディキャップの真ん中の丸い部分がちょうどφ49mmぐらいだったので、そこにジャンクフィルターの枠をはめ込んで鏡筒(?)を前に伸ばしてます。

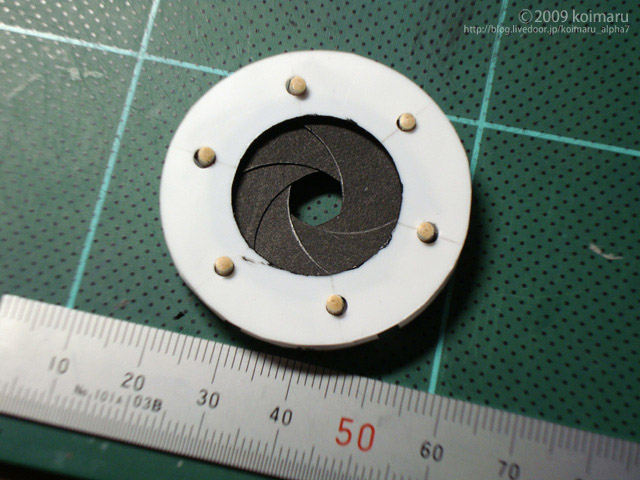

絞りは6枚羽根の虹彩絞りです。
2枚のリングはプラ板から切り出し、絞り羽根は画用紙ｗ
絞り羽根のピンはおなじみ爪楊枝です。

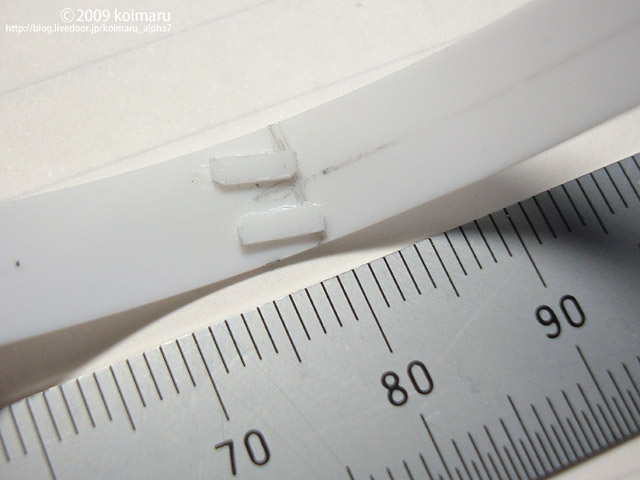

この後に配置される繰り出し機構は一応ネジによるもので、全てプラ板からの自作。
シンプルな機構ですがモリブデングリースを入れたらそれなりに滑らかに動くようになりました。
fig4〜5が繰り出しねじ。

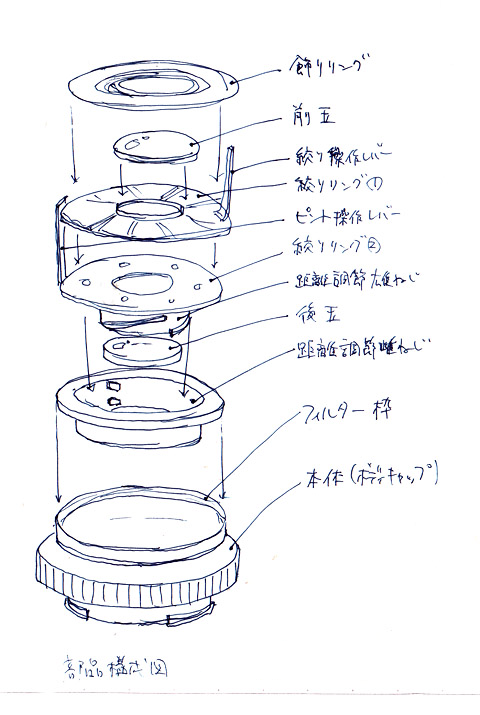

fig2に部品の構成を示します（自分用の図なので汚いです

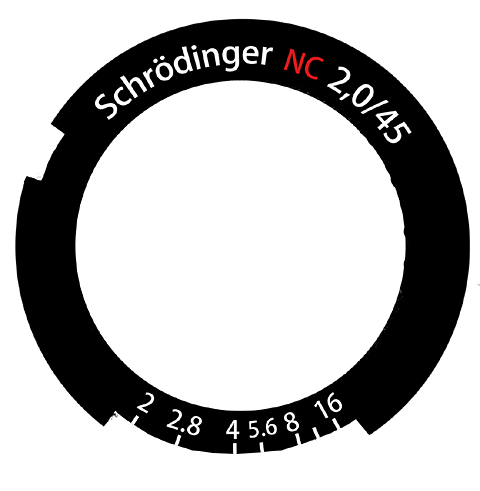

絞り→距離環→レンズ→本体の順に組み付け、最後に飾りリングにプリントしたステッカーを貼って完成。

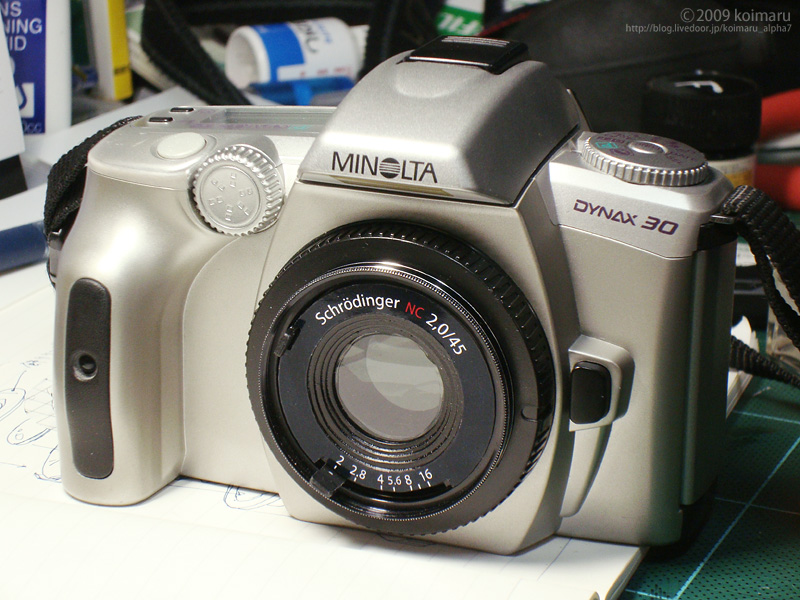

最終的にレンズの開放F値は実効約1.8、
焦点距離約45mmとなりました。

レンズ名のSchrödinger(シュレディンガー)は、
メイメイ♪の家の猫の名前から。
（元の由来はこれだそうですが）
赤文字のNCはノンコートのイニシャルですｗ



あんまり面白い内容でもないので製作編はこの辺で・・・

実写編に続くー
